Sinker EDM vs Wire EDM: Ano ang Pagkakaiba?

Mabilis na Sagot: Sinker EDM vs Wire EDM - Ano ang Pagkakaiba

Ang pangunahing pagkakaiba sa pagitan ng sinker EDM at wire EDM ay nakasalalay sa kung paano inaalis ng bawat paraan ang materyal at kung anong hugis ang ginagawa nito. Sinker EDM (tinatawag ding die sinking EDM) ay gumagamit ng isang hugis na electrode na idiniin sa workpiece para magparami ng isang mirror-image na lukab, na ginagawang angkop ito para sa mga 3D mold cavity, textured surface, at blind feature na hindi madaling maabot ng cutting tool. Wire EDM sa halip ay gumagamit ng manipis, tuluy-tuloy na naglalakbay na wire electrode upang ganap na i-cut ang isang landas sa workpiece, na ginagawa itong mas karaniwang pagpipilian para sa through-cut na mga profile, mga detalye ng stamping die, at manipis na mga slot ng katumpakan.

Sa praktikal na mga termino: kung ang bahagi ay nangangailangan ng isang closed-bottom na lukab, isang naka-texture na ibabaw, o isang hugis na kinopya mula sa isang pasadyang electrode, ang sinker EDM ay karaniwang mas angkop. Kung ang bahagi ay nangangailangan ng through-cut na 2D o tapered na profile na may makitid na kerf, karaniwang gumaganap nang mas mahusay ang wire EDM. Ang mga seksyon sa ibaba ay naghahambing ng parehong mga pamamaraan sa bilis, surface finish, application fit, at pamantayan sa pagpili ng makina, na may mga reference chart na sumusuporta sa bawat punto, upang ang mga engineering at sourcing team ay nagsusuri ng isang tagagawa ng sinker EDM machine maaaring tumugma sa uri ng makina sa aktwal na bahagi ng geometry kaysa sa mga pangkalahatang pagpapalagay.

Ano ang EDM Machining? Ang Ibinahaging Prinsipyo sa Likod ng Parehong Pamamaraan

Ang Electrical discharge machining (EDM) ay isang non-contact machining na proseso na nag-aalis ng materyal sa pamamagitan ng mabilis na serye ng mga kontroladong electrical sparks sa pagitan ng electrode at workpiece, na parehong nakalubog o namumula ng dielectric fluid. Dahil nangyayari ang pag-aalis ng materyal sa pamamagitan ng localized na spark erosion sa halip na mechanical cutting force, maaaring hubugin ng EDM machining ang hardened tool steel, carbide, at iba pang hard-to-cut na materyales anuman ang katigasan, na isang pangunahing dahilan kung bakit ito ay nananatiling karaniwan sa paggawa ng amag at mamatay.

Parehong umaasa ang sinker EDM at wire EDM sa parehong prinsipyo ng spark-erosion na ito, at pareho silang nangangailangan ng tumpak na kontrol ng gap voltage, discharge current, at pulse timing upang mahuhulaan ang pag-alis ng materyal. Ang mga pamamaraan ay pangunahing nag-iiba sa electrode geometry at motion: ang isang die sinker machine ay nagtutulak ng isang hugis na electrode nang patayo, madalas na may maliit na orbital motion, papunta sa workpiece, habang ang isang wire EDM machine ay nagpapakain ng manipis na wire sa isang naka-program na landas, na katulad ng konsepto sa isang gumagalaw na band saw na ginagabayan ng spark erosion sa halip na isang pisikal na blade.

Paano Sinker EDM ( Die Sinking EDM ) Gumagana

Die sinking EDM machines isang lukab sa pamamagitan ng muling paggawa ng hugis ng isang custom-made electrode, karaniwang machined mula sa graphite o tanso, direkta sa workpiece. Habang pinapababa ang electrode at madalas na binibigyan ng maliit na paggalaw ng orbital upang mapabuti ang flushing at taper control, libu-libong discharges bawat segundo ang nakakasira ng materyal mula sa ibabaw ng workpiece, unti-unting bumubuo ng cavity na sumasalamin sa electrode geometry.

Electrode at Cavity Formation

Ang elektrod sa pangkalahatan ay ang pinakamahalagang natupok sa isang sinker EDM setup, dahil ang hugis, materyal, at mga katangian ng pagsusuot nito ay direktang tumutukoy sa katumpakan ng lukab at texture ng ibabaw. Karaniwang ginagamit ang mga graphite na electrodes para sa mas malalaking cavity at rough removal dahil mabilis silang makina at lumalaban sa thermal cracking, habang ang mga copper electrodes ay kadalasang pinipili para sa mas pinong detalye at pinahusay na surface finish sa mga kritikal na feature ng cavity.

Dielectric Fluid at Spark Erosion

Sa buong proseso, ang workpiece at electrode ay nananatiling nakalubog sa isang dielectric fluid, karaniwang isang espesyal na langis ng EDM, na pumipigil sa pagitan ng mga spark, nagpapalamig sa machining zone, at nag-aalis ng mga eroded debris na particle. Ang pare-parehong pag-flush ay isa sa pinakamahalagang salik sa isang matatag na proseso ng die sinking na EDM, dahil ang mga debris na hindi naalis sa puwang ay maaaring mag-trigger ng mga hindi regular na discharge at mag-ambag sa mga isyu sa arcing na tinalakay sa bandang huli ng gabay na ito.

Paano Gumagana ang Wire EDM, para sa Paghahambing

Pinapalitan ng Wire EDM ang hugis electrode ng manipis, tuluy-tuloy na unspooling wire, karaniwang brass o coated wire, na dumadaan sa workpiece kasama ang isang naka-program na 2D o tapered na landas habang ang deionized na tubig ay karaniwang nagsisilbing dielectric medium. Dahil ang wire ay natupok at patuloy na nire-refresh, ang kompensasyon sa pagkasuot ng electrode ay hindi gaanong nababahala kaysa sa isang nakapirming sinker EDM electrode.

Ginagawang epektibo ng construction na ito ang wire EDM para sa pagputol ng mga panlabas na profile, panloob na mga slot na nagsisimula sa isang pre-drilled hole, at stamping die na mga bahagi na nangangailangan ng makitid, pare-parehong kerf. Ito ay karaniwang hindi angkop sa mga closed-bottom cavity o malalim na 3D textured surface, na nananatiling pangunahing domain ng die sinker machine.

Sinker EDM kumpara sa Wire EDM: Paghahambing ng Pagganap ng Magkatabi

Dahil ang dalawang pamamaraan ay madalas na nalilito, nakakatulong na ihambing ang mga ito nang magkatabi sa mga sukat ng pagganap na higit na nakakaapekto sa pagpaplano ng proseso ng isang tindahan. Ang radar chart sa ibaba ay nag-score ng sinker EDM at wire EDM sa isang kamag-anak na 0-10 index sa limang praktikal na dimensyon batay sa mga tipikal na katangian ng proseso ng bawat pamamaraan.

Gaya ng inilalarawan ng chart, mas mataas ang mga marka ng sinker EDM sa kumplikadong pagbubuo ng cavity, na nagpapakita ng kakayahan nitong magparami ng ganap na three-dimensional na hugis ng electrode sa iisang setup. Ang Wire EDM, sa kabaligtaran, ay malinaw na humahantong sa through-cut precision at flexibility sa pag-setup para sa mga custom na hugis ng outline, dahil ang pag-reprogram ng wire path ay kadalasang mas mabilis kaysa sa paggawa ng bagong electrode. Ang kalidad ng surface finish at ang kahusayan ng makapal na seksyon ay magkakalapit sa pagitan ng dalawang pamamaraan, na isang dahilan kung bakit maraming mga tindahan ng amag at mamatay ang nagpapatakbo ng parehong uri ng makina sa halip na ituring ang mga ito bilang mapagpalit.

Pagtutugma ng Uri ng EDM sa Aplikasyon

Ang pagpili sa pagitan ng sinker EDM at wire EDM sa pagsasanay ay kadalasang bumababa sa partikular na feature na ginagawa sa halip na ang industriya mismo, dahil ang isang solong mold o die project ay madalas na gumagamit ng parehong mga pamamaraan sa iba't ibang bahagi sa loob ng parehong tool.

Inihahambing ng nakapangkat na column chart sa itaas ang kaugnay na pagiging angkop para sa tatlong karaniwang uri ng feature. Ang Sinker EDM ay nagpapakita ng isang malinaw na kalamangan para sa malalalim na 3D cavities, dahil ang isang hugis na electrode ay maaaring bumuo ng isang closed-bottom na bulsa sa isang pass, habang ang wire EDM ay nagpapakita ng kabaligtaran na pattern para sa manipis na precision slot at matutulis na panloob na sulok, kung saan ang isang patuloy na naglalakbay na wire ay gumagawa ng isang mas malinis, mas pare-parehong kerf. Ang mga matutulis na panloob na sulok sa partikular ay malamang na pinapaboran ang wire EDM dahil ang diameter ng wire ay maaaring mapili upang humawak ng mas mahigpit na inside-corner radius kaysa sa halos lahat ng sinker electrodes ay maaaring magparami, na isang detalye na dapat suriin nang maaga sa disenyo ng tooling.

Bakit Mabagal ang EDM Machining? Pag-unawa sa Bilis at Surface Finish Trade-off

Ang EDM machining ay kadalasang inilalarawan bilang medyo mabagal sa tabi ng kumbensyonal na paggiling o pag-ikot, at ang dahilan ay direktang nauugnay sa kung paano nakikipag-ugnayan ang rate ng pag-alis ng materyal sa mga kinakailangan sa surface finish. Gumagamit ang mga roughing pass ng mas mataas na discharge current at mas mahabang tagal ng pulso upang mabilis na maalis ang materyal, habang ang mga finishing pass ay sadyang bawasan ang tagal ng kasalukuyang at pulso upang makagawa ng mas makinis na ibabaw, na lubos na nagpapabagal sa pag-alis ng materyal.

Ang chart ay nagpapakita ng isang malinaw na pababang trend: sa isang magaspang na Ra 3.2 micrometer na kinakailangan sa pagtatapos, ang relatibong rate ng pag-aalis ng materyal ay medyo mataas, ngunit ang pagkamit ng isang fine Ra 0.2 micrometer finish ay karaniwang binabawasan ang rate na iyon sa isang maliit na bahagi ng roughing value. Ang trade-off na ito ay isang normal na katangian ng spark erosion sa halip na isang senyales ng isang hindi magandang performance na makina, at ito ang dahilan kung bakit ang mga tindahan ay karaniwang nagpaplano ng roughing at pagtatapos ng mga operasyon bilang magkahiwalay na yugto na may iba't ibang set ng parameter. Pagpili ng a mataas na bilis ng EDM machine na may adaptive power supply control ay maaaring makatulong na paikliin ang roughing time nang hindi sinasakripisyo ang kalidad ng pagtatapos na kailangan sa mga kritikal na ibabaw ng cavity.

Bakit Ang EDM Arc, at Bakit Kung minsan Mahina ang Pagtatapos ng Ibabaw

Dalawa sa mga pinakakaraniwang tanong sa pag-troubleshoot sa EDM machining ay kung bakit bumabalik ang proseso at kung bakit ang surface finish ay lumalabas na mas magaspang kaysa sa inaasahan, at pareho silang karaniwang bumabalik sa mga kondisyon ng gap kaysa sa mismong makina.

• Ang akumulasyon ng mga labi sa puwang - Ang mahinang pag-flush ay nagbibigay-daan sa mga eroded particle na tulay ang spark gap, tumutuon sa mga discharge sa isang lokasyon at nagiging sanhi ng localized arcing o pagkasira ng electrode.
• Maling gap boltahe o mga setting ng servo - Ang isang gap set na masyadong makitid ay nagpapataas ng pagkakataon ng mga short circuit at hindi matatag na arcing, habang ang isang gap set na masyadong malawak ay maaaring magdulot ng hindi pare-parehong discharges at mas mabagal na pag-alis.
• Sipot o kontaminadong ibabaw ng elektrod - Ang pagkasuot ng elektrod ay nagbabago sa mga katangian ng discharge sa isang cycle, na maaaring mag-iwan ng nakikitang hindi pagkakapare-pareho ng texture sa natapos na lukab.
• Ang mga parameter ng pagtatapos ay hindi tumugma sa materyal - Ang bawat materyal ng workpiece ay tumutugon nang iba sa tagal at kasalukuyang pulso, kaya ang mga parameter na kinopya mula sa ibang materyal o kapal ay kadalasang gumagawa ng mas magaspang kaysa sa inaasahang ibabaw.
• Hindi sapat na mga finishing pass - Ang paglaktaw sa mga intermediate na yugto ng pagtatapos upang makatipid sa oras ng pag-ikot ay madalas na nag-iiwan ng mga nakikitang discharge crater na kung hindi man ay aalisin ng wastong multi-stage na pagkakasunud-sunod ng pagtatapos.

Ang pagtugon sa mga salik na ito ay karaniwang nagsisimula sa pagsusuri ng flushing pressure, mga setting ng gap, at ang sequence ng parameter ng pagtatapos bago ipagpalagay ang isang electrode o machine fault, dahil karamihan sa mga isyu sa arcing at surface finish sa die sinking EDM ay nauugnay sa proseso kaysa sa mga depekto ng kagamitan.

Paano Pumili ng Sinker EDM Machine para sa Iyong Tindahan

Ang pagpili ng sinker EDM machine ay karaniwang nagsisimula sa pagtutugma ng kakayahan ng makina sa mga uri ng bahagi na pinakamadalas na ginagawa ng isang tindahan, dahil ang isang makinang pangkalahatan at isang makinang pangproduksiyon na may mataas na automation ay na-optimize para sa iba't ibang daloy ng trabaho.

Ang pahalang na bar chart sa itaas ay nagra-rank ng limang karaniwang mga application ng tindahan sa pamamagitan ng kung gaano kahusay ang sinker EDM ay karaniwang akma sa bawat isa. Pinakamataas ang marka ng deep cavity molds at textured mold surface dahil pareho silang umaasa sa kakayahan ng electrode na magparami ng buong three-dimensional na hugis, na siyang pangunahing lakas ng proseso ng paglubog ng mamatay. Ang micro-feature electrode work scores ay medyo mas mababa hindi dahil ang sinker EDM ay hindi kayang humawak ng pinong detalye, ngunit dahil ang napakaliit na feature ay karaniwang nangangailangan ng mas mahigpit na kontrol ng servo at mas maingat na pag-flush, na nagtuturo sa mga mamimili patungo sa isang precision EDM machine configuration sa halip na isang karaniwang modelo ng produksyon.

• Trabaho na sobre at Z-axis na paglalakbay - dapat kumportableng magkasya sa pinakamalaking cavity depth at electrode size na inaasahan ng shop na tatakbo.
• Servo control at katumpakan ng power supply - direktang nakakaapekto sa gap stability, discharge consistency, at achievable surface finish.
• Awtomatikong electrode changer - Sinusuportahan ang hindi nag-aalaga, awtomatikong paglubog ng produksyon ng EDM na tumatakbo sa maraming electrodes.
• Orbital o planetary motion na kakayahan - pinapabuti ang flushing at nagbibigay-daan sa taper o side-wall finishing mula sa isang electrode.
• Dielectric filtration at pamamahala ng likido - Pinapanatiling mababa ang antas ng mga labi para sa pare-parehong paglabas at kalidad ng ibabaw.
• Kontrolin ang software at mga library ng parameter - nagpapaikli sa oras ng pag-setup sa isang CNC sinker EDM machine na humahawak sa iba't ibang uri ng cavity.

Ano ang Dapat Isaalang-alang Bago Bumili ng EDM Machine

Higit pa sa sheet ng teknikal na detalye, ang ilang mas malawak na tanong ay karaniwang bumubuo ng isang mahusay na desisyon sa pagbili ng EDM machine, lalo na para sa mga tindahan na nagdaragdag ng kakayahan sa pag-discharge ng kuryente sa unang pagkakataon.

1. Saklaw ng aplikasyon - kung pangunahing susuportahan ng makina ang paggawa ng amag at mamatay, mga bahagi ng aerospace, mga bahaging medikal, o pangkalahatang tool ng prototype.
2. Ang mga materyales ay madalas na ginagawang makina - tumigas na tool steel, carbide, at mga kakaibang haluang metal sa bawat isa ay naglalagay ng iba't ibang pangangailangan sa power supply at flushing.
3. Magagamit na espasyo sa sahig at mga kagamitan - Ang laki ng tangke ng trabaho, paghawak ng dielectric, at mga kinakailangan sa serbisyong elektrikal ay dapat magkasya sa layout ng tindahan.
4. Kinakailangan ang antas ng automation - kung ang isang awtomatikong die sinking na configuration ng EDM na may pagpapalit ng elektrod ay nabibigyang katwiran sa dami ng produksyon.
5. Teknikal na suporta at pagsasanay - pagsasanay ng operator sa control software at oras ng pagtugon para sa mga tanong sa serbisyo pagkatapos ng pag-install.
6. Paggawa ng track record - sinusuri kung gaano katagal gumawa ang isang EDM machine supplier o China EDM machine factory ng mga pang-industriyang EDM machine bago gumawa ng custom na order.

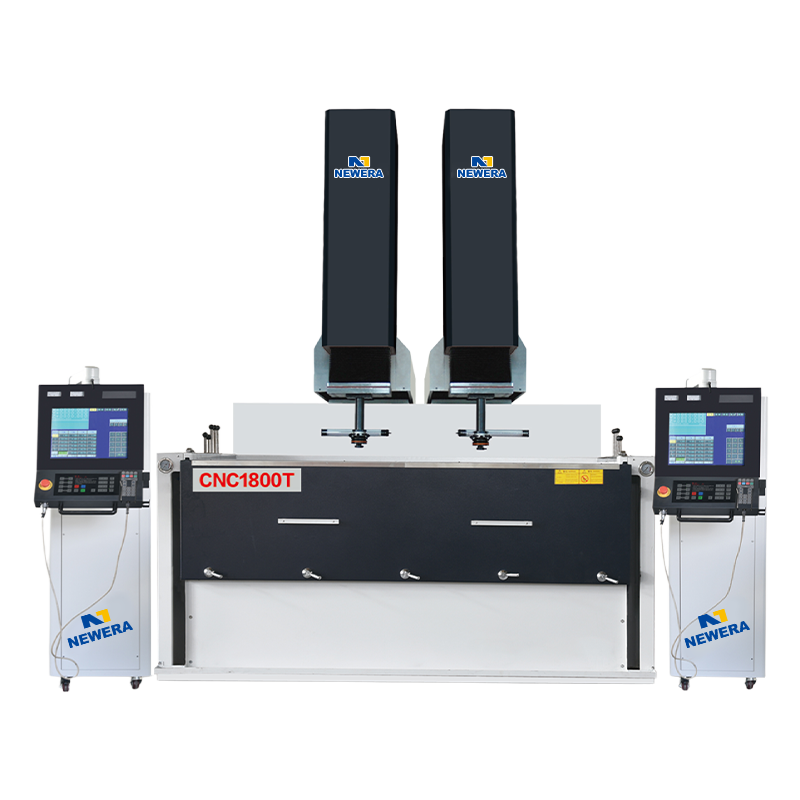

Nagtatrabaho sa isang Propesyonal na Sinker EDM Machine Manufacturer

Ang Nantong New Era Technology Co., LTD ay dalubhasa sa pagbuo, pagdidisenyo, at paggawa ng mga numerical control machine at CNC machine tool sa loob ng higit sa 20 taon, na sinusuportahan ng isang dedikadong team na sumasaklaw sa pagpapaunlad ng teknolohiya, pagmamanupaktura, at serbisyo sa pagbebenta. Bilang isang OEM EDM machine manufacturer at ODM die sinker machine partner, isinama ng New Era ang mga advanced na domestic at international na pag-unlad ng teknolohiya sa linya ng produkto nito at nagpapatakbo ng kumpletong production at assembly center, na sumusuporta sa parehong mga standard na CNC sinker EDM machine models at customized na mga configuration para sa mga tindahan na may partikular na automation o work envelope na kinakailangan.

Para sa mga mamimili na sinusuri ang isang sinker EDM machine manufacturer o isang mas malawak na EDM machine supplier, ito ay karaniwang sulit na suriin ang karanasan sa pagmamanupaktura, after-sales technical support availability, at kung ang supplier ay maaaring tumanggap ng pang-industriya na EDM machine o precision EDM machine na mga detalye na nauugnay sa bahagi ng shop bago magtapos ng desisyon sa pagbili.
