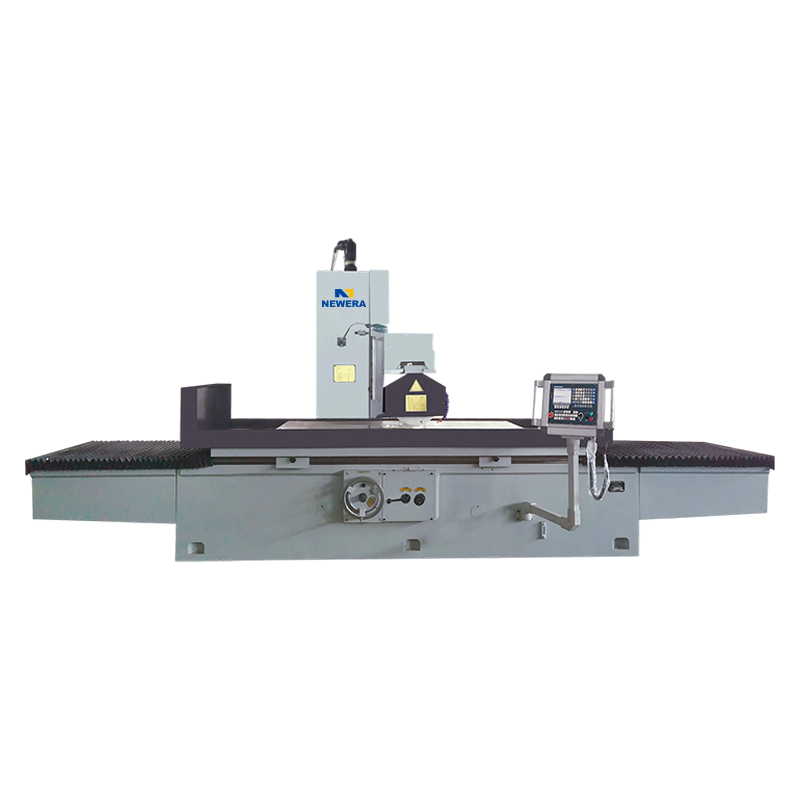

A pang-ibabaw na gilingan na kinokontrol ng programa (CNC surface grinder) ay isang high-precision grinder na awtomatikong kinokontrol ng isang numerical control system (CNC). Ito ay malawakang ginagamit sa paggawa ng makinarya, pagpoproseso ng amag, at precision mechanical parts machining. Kung ikukumpara sa mga tradisyunal na manual surface grinder, ang program-controlled surface grinder ay may mas mataas na antas ng automation, mas matatag na katumpakan ng machining, at mas malakas na adaptability, na ginagawa itong partikular na angkop para sa mass production at machining na mga kumplikadong hugis na workpiece.
Bilang isang propesyonal na OEM program-controlled surface grinder manufacturer at ODM program-controlled surface grinder factory, ang New Era ay patuloy na nakakamit ng mga advanced na pang-agham at teknolohikal na mga tagumpay kapwa sa loob at sa buong mundo, at ngayon ay naging isang propesyonal na tagagawa na may kumpletong sentro ng produksyon at pag-install. Palagi kaming nagbibigay sa mga customer ng pinakamahusay na solusyon at lumikha ng pinakamataas na halaga sa mga de-kalidad na produkto at perpektong serbisyo.
1. Prinsipyo ng Paggawa ng a Surface Grinding Machine na Kinokontrol ng Programa
Ang prinsipyo ng pagtatrabaho ng isang gilingan sa ibabaw na kinokontrol ng programa ay katulad ng sa isang tradisyonal na gilingan sa ibabaw; ginagawa pa rin ang paggiling sa pamamagitan ng pakikipag-ugnayan sa pagitan ng grinding wheel sa grinder at ng workpiece. Gayunpaman, ang pinakamalaking pagkakaiba ng isang pang-ibabaw na gilingan na kontrolado ng programa ay nakasalalay sa tumpak na kontrol nito sa iba't ibang mga operasyon sa pamamagitan ng isang numerical control (NC) system, sa gayon ay nakakamit ang automated at precision machining.
(1) NC System Control
Ang core ng isang surface grinder na kinokontrol ng program ay ang NC system nito, karaniwang isang high-precision na NC system. Ang operator ay nagdidisenyo ng workpiece machining drawings gamit ang CAD/CAM software at bumubuo ng kaukulang NC program. Kasama sa mga tagubilin ng program na ito ang mga sukat ng workpiece, hugis, pagkakasunud-sunod ng paggiling, rate ng feed, atbp., at kinokontrol ng NC system ang paggalaw ng gilingan ayon sa mga tagubilin ng programang ito.
(2) Automated Feed at Proseso ng Paggiling
Ang NC system ay tumpak na kinokontrol ang paggalaw ng X, Y, at Z axes, na nagbibigay-daan sa grinder na magsagawa ng tumpak na paggiling sa isang nakatakdang landas. Ang paggiling na gulong ay umiikot sa mataas na bilis na hinimok ng spindle, nakikipag-ugnayan sa ibabaw ng workpiece at nag-aalis ng materyal. Sa pamamagitan ng isang tumpak na paraan ng feed, ang flatness, kinis, at katumpakan ng ibabaw ng workpiece ay natiyak.
(3) Pagpapalamig at Pag-alis ng Chip gamit ang Cutting Fluid
Tulad ng mga tradisyunal na surface grinder, ang mga surface grinder na kinokontrol ng program ay nangangailangan din ng cutting fluid para sa paglamig at pagpapadulas upang mabawasan ang pagputol ng init at pag-iipon ng chip, na pinipigilan ang pagtaas ng temperatura sa panahon ng machining na makaapekto sa katumpakan ng workpiece at grinding wheel. Ang cutting fluid system ay pantay na nagsa-spray ng coolant papunta sa contact area sa pagitan ng grinding wheel at ang workpiece sa pamamagitan ng mga nozzle, na tinitiyak ang maayos na machining.
(4) Automatic Dressing at Error Compensation
Ang mga pang-ibabaw na grinder na kinokontrol ng program ay karaniwang nilagyan ng mga awtomatikong dressing device na awtomatikong nagbibihis at nag-calibrate sa grinding wheel, na tinitiyak na nananatili ito sa pinakamainam na kondisyon ng pagputol. Sabay-sabay, ang CNC system ay maaaring magbayad para sa mga maliliit na error na nagaganap sa panahon ng paggiling sa real time, na tinitiyak ang katumpakan ng mga sukat ng workpiece.
2. Mga Bentahe at Mga Tampok ng Programa-Controlled Surface Grinding Machine
(1) High-Precision Machining
Ang mga grinder sa ibabaw na kinokontrol ng programa ay maaaring tumpak na makontrol ang proseso ng paggiling sa pamamagitan ng isang CNC system, na nakakamit ang katumpakan ng micron-level machining. Ang mataas na pagkakapare-pareho ay ginagarantiyahan sa mga sukat, hugis, at pagtatapos sa ibabaw, na ginagawang angkop ang mga ito para sa mass production ng mga precision na bahagi.
(2) Mataas na Kahusayan at Automation
Ang mga tradisyunal na grinder sa ibabaw ay nangangailangan ng malawak na manu-manong operasyon, habang ang mga gilingan sa ibabaw na kinokontrol ng programa, sa pamamagitan ng ganap na automated na kontrol ng CNC system, ay makabuluhang nagpapabuti sa kahusayan sa pagproseso, lalo na sa mass production. Ang awtomatikong sistema ng kontrol ay maaaring awtomatikong ayusin ang mga parameter tulad ng rate ng feed, lalim ng paggiling, at landas ng machining ayon sa iba't ibang mga kinakailangan sa workpiece, pagpapabuti ng kahusayan sa produksyon at kalidad ng pagproseso.
(3) Complex Workpiece Machining Capability
Ang mga tradisyunal na pang-ibabaw na gilingan ay kadalasang ginagamit para sa simpleng paggiling sa ibabaw, habang ang mga pang-ibabaw na grinder na kontrolado ng programa ay kayang humawak ng mas kumplikadong mga hugis ng workpiece. Sa pamamagitan ng CNC programming, ang mga surface grinder na kinokontrol ng program ay maaaring magsagawa ng iba't ibang kumplikadong operasyon ng paggiling sa mga workpiece, kabilang ang mga bevel, grooves, at stepped surface, na nakakatugon sa magkakaibang mga pangangailangan sa pagproseso.
3. Mga Punto ng Pagpapanatili ng Mga Surface Grinding Machine na Kinokontrol ng Programa
Ang mataas na katumpakan at katatagan ng program-controlled surface grinders ay umaasa sa wastong pagpapanatili. Ang regular na pagpapanatili ay mahalaga upang matiyak ang pangmatagalang matatag na operasyon at mapanatili ang mataas na katumpakan ng machining. Narito ang ilang mahahalagang punto sa pagpapanatili:
Regular na Paglilinis at Lubrication:
Ang kalinisan ay mahalaga sa normal na operasyon ng isang gilingan sa ibabaw na kontrolado ng programa. Regular na linisin ang worktable, guideways, spindle, grinding wheels, at iba pang mga bahagi upang maiwasan ang akumulasyon ng mga dumi at dumi ng paggiling, na maaaring makaapekto sa katumpakan ng machining. Sabay-sabay, regular na lubricate ang mga guideway, lead screw, spindle, at iba pang gumagalaw na bahagi upang maiwasan ang alitan at pagkasira.
Suriin ang mga Grinding Wheel at Spindle:
Ang pagsusuot ng grinding wheel ay direktang nakakaapekto sa katumpakan ng machining at kalidad ng ibabaw; samakatuwid, kinakailangang regular na suriin ang kondisyon ng pagsusuot ng grinding wheel. Kung lumilitaw ang hindi pantay na pagkasuot o mga bitak sa grinding wheel, dapat itong palitan o ayusin kaagad. Ang suliran ay isa ring pangunahing bahagi ng gilingan; regular na suriin ang operasyon nito upang matiyak na ito ay tumatakbo nang maayos nang walang abnormal na ingay.
Pag-calibrate ng Machine Tool:
Sa pagtaas ng paggamit, ang katumpakan ng machining ng mga gilingan sa ibabaw na kontrolado ng programa ay maaaring lumihis. Ang regular na pag-calibrate ng katumpakan gamit ang mga tool sa pagsukat ng katumpakan (tulad ng mga laser interferometer at mga antas) ay kinakailangan upang matiyak na ang machine tool ay nagpapanatili ng pinakamainam na katumpakan sa machining.
Pagpapanatili ng Cutting Fluid System:
Ang cutting fluid system ay mahalaga para sa paglamig at pagpapadulas ng gilingan. Regular na suriin ang antas ng cutting fluid, kalidad, at konsentrasyon, at palitan ang cutting fluid kung kinakailangan. Kasabay nito, dapat na regular na linisin ang cutting fluid filtration system upang maiwasan ang mga impurities na mahawahan ang cutting fluid at makaapekto sa pagpapalamig.
