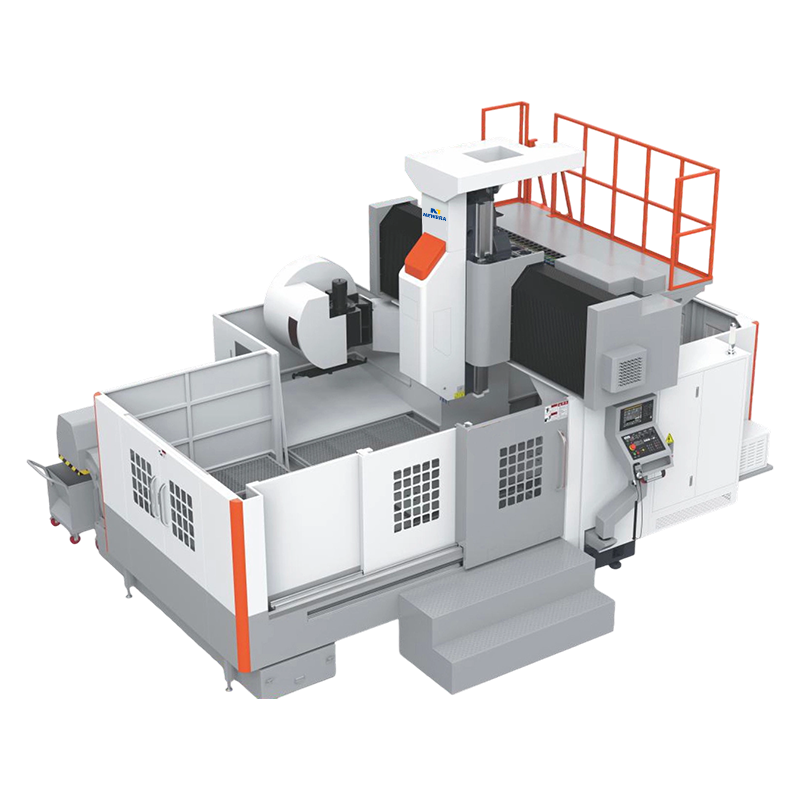

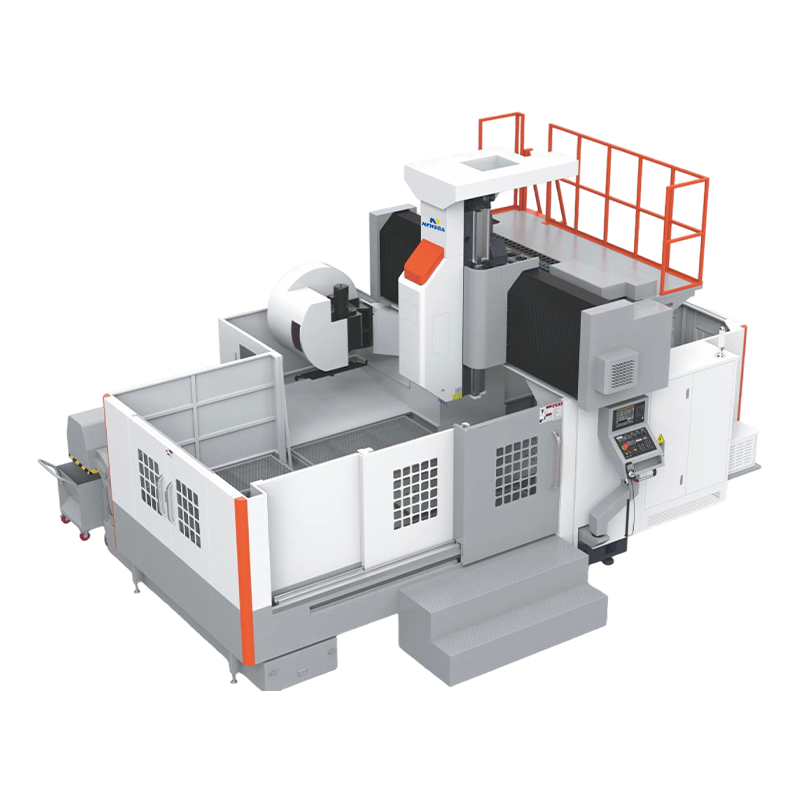

A gantri machining center ay isang CNC machine tool na may gantry-type na istraktura, na malawakang ginagamit para sa machining ng malaki at mabibigat na workpiece. Ang mga tampok ng disenyo nito ay nagbibigay ng mataas na katigasan at katatagan, na ginagawa itong partikular na angkop para sa mga gawain sa machining na nangangailangan ng mataas na katumpakan at mabibigat na karga, tulad ng sa aerospace, paggawa ng barko, paggawa ng amag, at paggawa ng makinarya. Kung ikukumpara sa tradisyunal na vertical o horizontal machining centers, ang mga gantry machining center ay makatiis ng mas malaking puwersa ng pagputol, may mas malaking hanay ng machining, at mas mataas na kahusayan sa produksyon.
1. Pangunahing Istruktura at Prinsipyo ng Paggawa ng mga Gantry Machining Center
Ang kama ng isang gantri machining center ay gumagamit ng isang "gantry" na hugis na istraktura. Ang ulo ng spindle ay sumasaklaw sa workpiece sa pamamagitan ng mga haligi sa magkabilang panig, na bumubuo ng isang malaking-span na lugar ng machining. Ang istrukturang ito ay nagpapahintulot sa machine tool na magsagawa ng mahusay na machining sa isang malaking worktable, lalo na angkop para sa machining malaki, mabibigat na workpieces. Ang prinsipyo ng pagtatrabaho nito ay katulad ng sa maginoo na mga tool sa makina ng CNC, gamit ang isang CNC system upang kontrolin ang tumpak na paggalaw ng bawat axis upang makumpleto ang iba't ibang mga operasyon tulad ng paggiling, pagbabarena, at pagtapik.
Ang mga gantry machining center ay karaniwang nagtatampok ng mga high-precision na servo motor at linear na guideway sa kanilang mga spindle at worktable, na nagbibigay ng maayos at tumpak na paggalaw. Sabay-sabay, pinapagana ng mga awtomatikong tagapagpalit ng tool ang mga awtomatikong pagbabago ng tool, pagpapabuti ng kahusayan sa produksyon at pagbabawas ng manu-manong interbensyon.
2. Pangunahing Mga Tampok ng Gantry Machining Centers
(1) Mataas na Katigasan at Katatagan: Dahil sa kanilang gantri na istraktura, ang mga gantri machining center ay maaaring makatiis ng malalaking puwersa ng pagputol at mga karga, na nagpapanatili ng mataas na katumpakan kahit na sa ilalim ng matataas na karga, na ginagawa itong angkop para sa mabigat na pagputol at pagmachining ng malalaking workpiece.
(2) Malaking Saklaw ng Machining: Dahil sa kanilang structural na disenyo, ang mga gantri machining center ay karaniwang nilagyan ng malalaking worktable, na nagpapagana sa machining ng malalaking workpieces, na ginagawang angkop ang mga ito para sa precision machining ng malalaking bahagi.
(3) High Precision Machining: Ang mataas na rigidity na disenyo ng gantri machining centers ay nagbibigay-daan sa kanila na magbigay ng napakataas na katumpakan ng machining sa panahon ng kumplikado at precision machining, partikular na mahusay na gumaganap sa machining ng precision molds at aerospace parts.
(4) Mataas na Degree ng Automation: Ang mga gantri machining center ay karaniwang nilagyan ng mga awtomatikong tool changer, na maaaring awtomatikong lumipat sa pagitan ng iba't ibang mga tool, pagpapabuti ng kahusayan sa produksyon at pag-angkop sa batch production at kumplikadong mga kinakailangan sa proseso.
(5) Multi-axis Machining: Sinusuportahan ng mga modernong gantry machining center ang multi-axis machining, na nagpapagana ng sabay-sabay na machining sa maraming axes gaya ng X, Y, at Z, na nakakatugon sa mga pangangailangan sa machining ng iba't ibang kumplikadong bahagi.
3. Mga Lugar ng Aplikasyon ng mga Gantry Machining Center
Paggawa ng amag: Ang mga sentro ng machining ng gantry ay angkop para sa pagmachining ng iba't ibang uri ng malalaking amag, lalo na kapaki-pakinabang sa paggawa ng amag na nangangailangan ng precision hole machining at kumplikadong paggamot sa ibabaw.
Aerospace: Dahil sa kanilang malaking hanay ng machining at mataas na katumpakan na mga kakayahan sa machining, ang mga gantri machining center ay malawakang ginagamit sa machining ng mga bahagi ng aerospace, tulad ng mga frame ng sasakyang panghimpapawid at mga bahagi ng engine.
Paggawa ng Barko: Ang mga bahagi ng barko ay karaniwang malaki at kumplikado; Ang mga gantri machining center ay kayang humawak ng malalaki at mabibigat na workpiece, na nakakatugon sa mga pangangailangan sa machining ng industriya ng paggawa ng barko.
Paggawa ng Makinarya: Ang mga gantri machining center ay malawakang ginagamit para sa pagmachining ng malalaking mekanikal na bahagi, gaya ng mga machine tool na kama, mga suporta, at mga frame.
Automotive Manufacturing: Sa industriya ng automotive, ang mga gantri machining center ay maaaring gamitin sa paggawa ng malalaking bahagi ng automotive, tulad ng mga bahagi ng engine at body frame.
4. Mga Karaniwang Fault at Solusyon para sa Mga Sentro ng Gantry Machining
Habang ang mga gantri machining center ay nag-aalok ng mga makabuluhang pakinabang sa katumpakan at kapasidad ng machining, ang kanilang kumplikadong istraktura at mataas na workload ay ginagawang madaling kapitan ng mga malfunctions. Nasa ibaba ang ilang karaniwang mga pagkakamali na maaaring maranasan sa panahon ng paggamit ng mga gantri machining center at ang kanilang mga solusyon.
| Uri ng kasalanan | Mga Karaniwang Sintomas | Mga Posibleng Dahilan | Mga solusyon |
| Mechanical Transmission Fault | Nabawasan ang katumpakan ng machining, abnormal na ingay, vibration | Guide rail/lead screw wear, mahinang lubrication, sira na bearings | Linisin at i-lubricate muli ang guide rail/lead screw; palitan ang mga nasirang bearings; ayusin ang clearance ng mga bahagi ng paghahatid. |
| Spindle Fault | Overheating ng spindle, hindi matatag na bilis, labis na panginginig ng boses | Pagkasuot ng spindle bearing, kawalan ng balanse ng tool, hindi sapat na paglamig | Palitan ang mga bearings; mga tool sa rebalance; suriin ang spindle cooling system (hal., water pump, piping). |
| Alarm ng Servo System | Alarm ng driver (hal., overload, error sa encoder) | Overload ng motor, maluwag na encoder cable, maling setting ng parameter | Suriin kung ang load ay masyadong mataas; muling ikonekta ang encoder cable; ibalik ang servo driver sa mga default na parameter at i-recalibrate. |
| Fault ng Tool Changer | Tool changer jamming, tool drop, tool magazine na hindi umiikot | Hindi sapat na presyon ng hangin, pagkabigo ng motor ng tool magazine, malfunction ng sensor | Suriin ang air source pressure (≥0.5MPa); linisin o palitan ang mga sensor; manu-manong i-reset ang tool magazine at i-recalibrate. |
Ang mga gantry machining center ay lubos na mahusay at tumpak na kagamitan sa pagma-machining na angkop para sa pagproseso ng malalaking sukat, mataas na katumpakan, at may mataas na karga na mga workpiece. Malawakang ginagamit ang mga ito sa aerospace, paggawa ng amag, paggawa ng barko, at mga industriya ng sasakyan.
