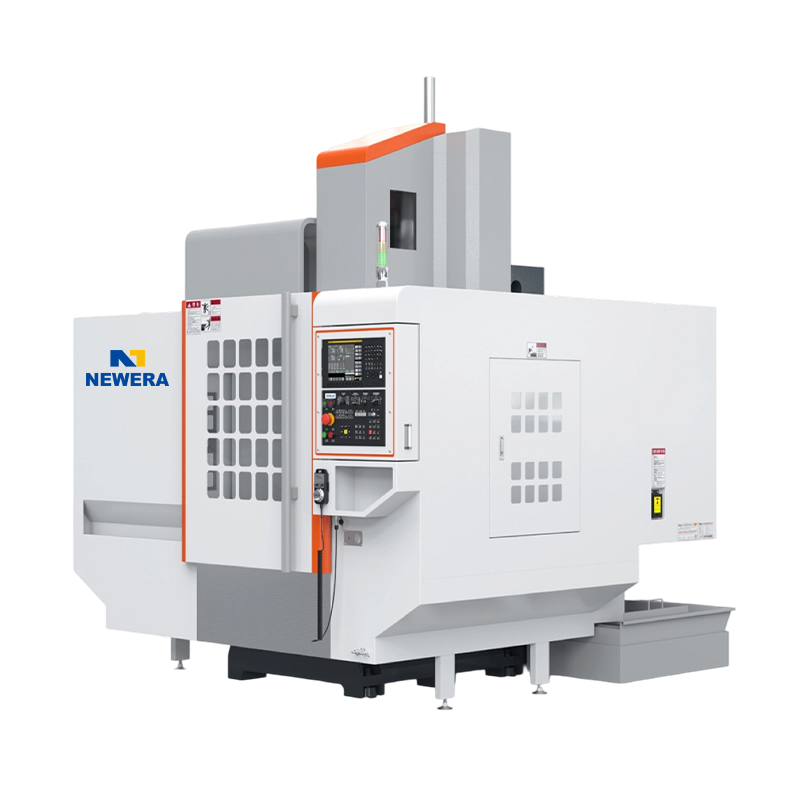

Paghahangad ng Usability Gumagamit ng sopistikadong disenyo ng pabalat at idinisenyo na isinasaalang-alang ang accessibility sa paghawak ng mesa at workpiece gamit ang crane. Ang iba pang mga tampok para sa mas mahusay na kakayahang magamit ay kasama rin sa buong makina. Ang hydraulic unit at iba pang mga peripheral na nangangailangan ng pana-panahong pagpapanatili ay inilalagay sa isang madaling ma-access na lokasyon upang mapabuti ang pagpapanatili.
Mas malaking spindle output Idinagdag ang S3 15% na na-rate na kapangyarihan at metalikang kuwintas; Pagbutihin ang panandaliang mabigat na kakayahan sa pagputol; Paikliin ang acceleration, deceleration at mahigpit na oras ng pag-tap.
Bagong henerasyon ng spindle motor Intelligent spindle load control; Ang roughing efficiency ay tumaas ng 28%.
Bagong HMI mas madali Ang mga madalas na ginagamit na function ay binago mula sa kumplikadong mga setting ng lock patungo sa one-key na operasyon.
Mas malakas ang pagpoproseso ng system Simpleng setting ng antas ng katumpakan ng machining.
Matalinong pagmamanupaktura Maginhawang pagpapalawak ng IoT; Isama ang lahat ng pangunahing kasunduan.
Mabilis at maaasahang ATC tool magazine
Air conditioner ng de-kuryenteng kabinet Ang buong hanay ng karaniwang "electric cabinet air conditioner". Pigilan ang alikabok, ambon ng langis at kahalumigmigan mula sa pagpasok sa loob ng electric cabinet, kontrolin ang temperatura sa elektronikong paraan, panatilihing pare-pareho ang temperatura ng electric cabinet, pagbutihin ang kahusayan sa pagtatrabaho ng buong makina at ang buhay ng mga elektronikong bahagi. Bilang karagdagan sa mahusay na pagganap, pinoprotektahan din nito ang buhay at rate ng paggamit ng makina.

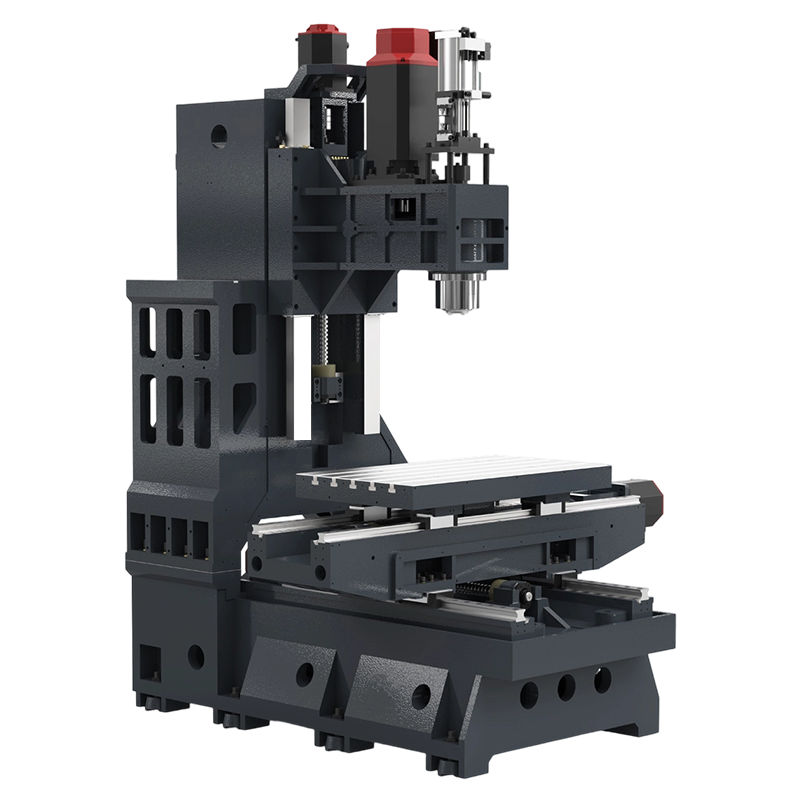

Istruktura Ang fuselage at saddle ay pinalakas ng mga tadyang ng bundok, at ang linya ng daloy ng puwersa ay ang pinakamaikling upang matiyak ang pinakamahusay na tigas. Batay sa mahusay na disenyo ng engineering, ang mga buto-buto ng machining center base at column ay maaaring labanan ang pamamaluktot, shock absorption at ilipat ang cutting vibration sa non-cutting area. Gumagamit ang column ng disenyo ng torque tube na nagbibigay ng mahusay na tigas at paglaban sa baluktot at pamamaluktot. Binabawasan ng ultra-wide base na disenyo ang center of gravity ng base at inaayos ang center of gravity ng makina sa pinakamabuting kalagayan na stable na taas. Ang ilalim ng haligi ay pinalawak upang mapataas ang katatagan ng makina.
Three-axis pre-pull ball screw Imported na JIS-C3 grinding grade pre-tensioned nut screw para maalis ang backlash, mataas na heat resistance, wear resistance, torsion resistance at mahabang buhay ng serbisyo, tinitiyak ang mataas na precision machining ng makina at pag-ampon ng imported na precision volume Tinitiyak ng oil filling machine ang lubrication ng axial feed mechanism.
Composite precision air compressor Tiyakin ang malinis na suplay ng hangin at pagtukoy ng presyon ng mga bahagi ng makina. higit pa maaasahang kontrol ng pagkilos ng balbula ng presyon ng hangin. dagdagan ang water droplet separator upang maalis ang panlabas na pinagmulan ng kahalumigmigan.
Mga Teknikal na Parameter
Modelo
Yunit
VL85
Paglalakbay (X/Y/Z)
mm
800/550/550
Dimensyon ng work table
mm
1000x550
T-slot
mm
5-18Tx90
Pinakamataas na load
kg
600
Distansya mula sa spindle nose hanggang table
mm
120-670
Distansya mula sa gitna ng spindle hanggang sa veritical column
mm
589
Spindle
Taper
BT40
Bilis ng pag-ikot
rpm
10000/12000(Opsyonal)
Ang lakas ng motor ng FANUC
kW
7.5/11/15
MITSUBISHI Motor power
kW
7.5/11/15
Tatlong axis
Ang lakas ng motor ng FANUC (X/Y/Z)
kW
1.8/1.8/3.0
MITSUBISHI Motor power (X/Y/Z)
kW
2.0/2.0/3.0
Detalye ng riles (X/Y/Z)
mm
Roller: 35/45/Box Way
Bilang ng mga slider (X/Y/Z)
Pc
4/4/Box Way
Laki ng tornilyo
mm
JIS C3: Φ40
G01 Feed rate
mm/min
1-10000
G01 Mabilis na bilis ng pagtawid (X/Y/Z)
m/min
48/48/30
Katumpakan ng posisyon
mm
±0.005/300
Paulit-ulit na katumpakan ng pagpoposisyon
mm
±0.003/300
Tool magazine
Manipulator library
pce.
24
Oras na para baguhin ang tool cutter
s
1.3-1.8
Pinakamataas na haba ng tool
mm
300
Pinakamataas na diameter ng tool (lahat ng mga butas ng tool ay puno ng mga tool)
mm
78
Max na diameter ng tool (ang mga butas ng tool ay walang laman sa kaliwa at kanan)
Nantong New Era Technology Co., LTD specializes in developing, designing and producing numerical control machine and CNC machine tool for more than 20 years. We have a professional team in technology development, manufacturing and sales services.
As a professional OEM Universal Z-Axis Box Way VMC VL85 manufacturers and ODM Universal Z-Axis Box Way VMC VL85 company, New Era has continuously obtained the advanced scientific and technological achievements at home and abroad, and has now developed into a professional manufacturer with a complete production and mounting center.We always provide customers with the best solutions and creates the maximum value with high-quality products and perfect services.
