Disenyo ng katawan Ang fuselage ay gawa sa high-grade na cast iron na may resin sand upang mapawi ang stress. Gumagamit ito ng high-density rib na disenyo, na may mataas na tigas at shock resistance.
Spindle ulo Ang mga high-speed ceramic bearings ay ginagamit, ang spindle head ay may built-in na independent cooling system, at ang spindle oil cooling device ay ginagamit upang kontrolin ang temperatura ng spindle head sa loob ng makatwirang saklaw, na binabawasan ang thermal extension ng spindle at tinitiyak ang katumpakan ng machining.
tornilyo Gumagamit ito ng C3 grade HIWIN/PIM grinding grade double-nut screw para alisin ang backlash. Pagkatapos ng heat treatment, ito ay may mataas na tigas, wear resistance, torsion resistance, at mahabang buhay ng serbisyo, na nagsisiguro ng mataas na katumpakan ng pagproseso ng makina.
AC servo motor Gamit ang Syntec servo ng Taiwan, ultra-high performance servo motor, mabilis na pagtugon, mataas na bilis at mataas na katumpakan.
Mga Teknikal na Parameter
Modelo
Yunit
1090
Sukat ng balangkas
mm
2780×2320×2630
Dimensyon ng work table
mm
1000×900
I-coordinate ang paglalakbay sa axis
X axis
mm
1000
Y axis
mm
900
Z axis
mm
500
Timbang ng makina
T
5
Pinakamataas na load
kg
2000
Pinakamataas na bilis ng blangko
mm/min
15000
Pinakamataas na bilis ng spindle
r/min
18000(Opsyonal 24000)
diameter ng spindle
mm
Φ3-Φ16
Na-rate na kapangyarihan
Kw
13
Lakas ng input
V
380
Sistema ng CNC
Syntec/Fagor/LNC/Delta
tornilyo
HIWIN/PMI
Linear na gabay
HIWIN/PMI
tindig
NSK/NACHI
Magmaneho ng motor
Pagpili ng servo motor ng Japan / Taiwan
Paghahagis
Naibsan ng Resin Sand Stress ang High Grade Cast Iron
Ang Nantong New Era Technology Co., LTD ay dalubhasa sa pagbuo, pagdidisenyo at paggawa ng numerical control machine at CNC machine tool nang higit sa 20 taon. Mayroon kaming propesyonal na koponan sa pagpapaunlad ng teknolohiya, pagmamanupaktura at mga serbisyo sa pagbebenta.

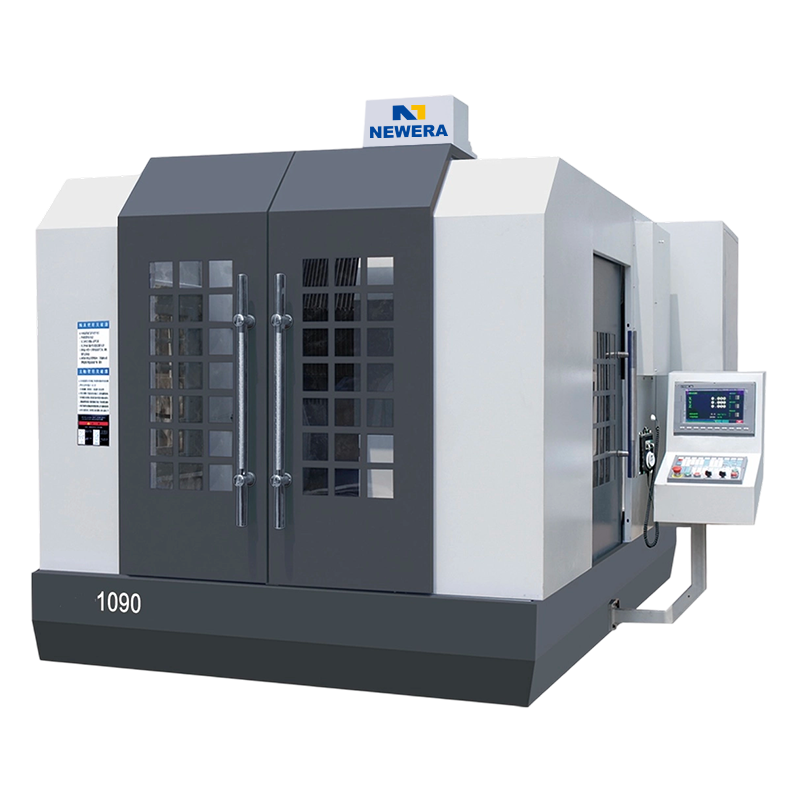

Bilang isang propesyonal na OEM NE1090 CNC Gantry Milling Machine tagagawa at ODM NE1090 CNC Gantry Milling Machine kumpanya, ang New Era ay patuloy na nakakuha ng mga advanced na siyentipiko at teknolohikal na tagumpay sa loob at labas ng bansa, at ngayon ay naging isang propesyonal na tagagawa na may kumpletong sentro ng produksyon at pag-mount. Lagi naming binibigyan ang mga customer ng pinakamahusay na solusyon at lumilikha ng pinakamataas na halaga gamit ang mga de-kalidad na produkto at perpektong serbisyo.
